一：安裝

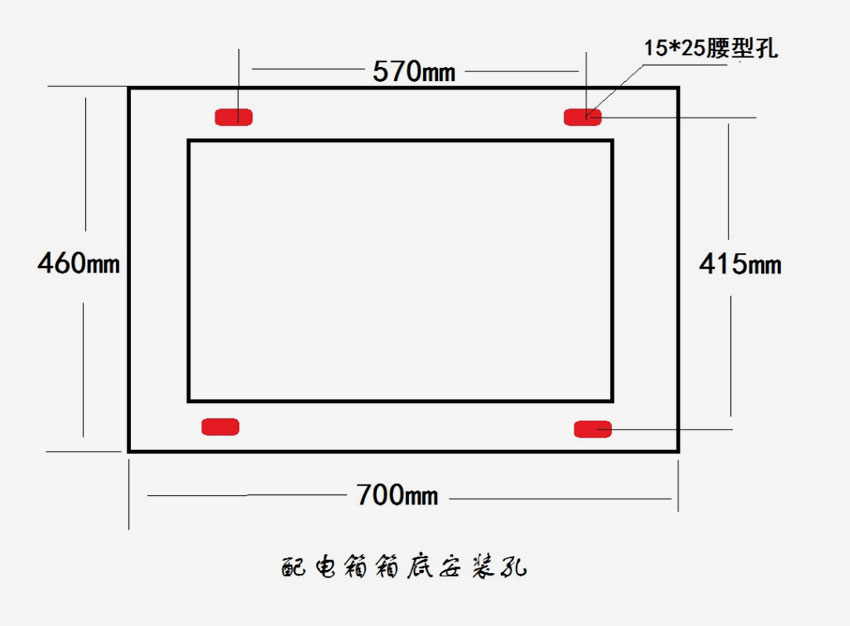

1．箱體安裝

箱體尺寸：1700*700*550mm

建議箱體基礎面積不少于800mm*600mm，基礎高度不低于300mm，采用C25混凝土澆筑。采用預埋螺栓或后期打膨脹螺栓方式固定。

2.電氣接線

 2.1 進線

接380V進線，本配電箱采用TN-S系統，進線A,B,C引至配電箱內部上端，經過ABC相電流互感器進入總空氣開關上樁頭。零線接配電箱內零排，地線接配電箱內地排。配電箱需可靠接地，接地電阻不大于4歐。

2.2 出線

配電箱下端漏電斷路器成組輸出，至路燈供電線纜，且具有漏電跳閘功能。當該回路漏電流大于300mA時，斷路器斷開。在送電前，確保各回路無漏電現象。

負載均衡，在布置路燈負荷時，需考慮ABC各相負載均衡。

二：組成

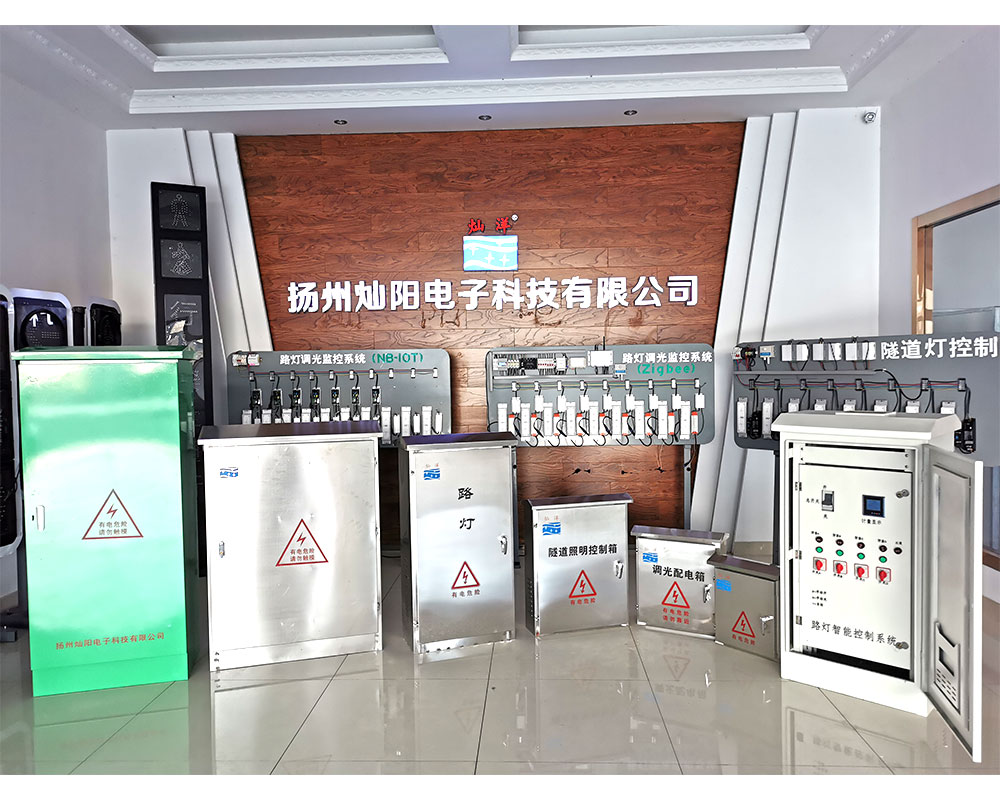

1、路燈監控箱尺寸1700*700*550mm，箱體為304不銹鋼材質，厚度不小于1.2mm，前后單開門，全面噴塑，顏色為果綠色。

2、控制箱內遠程監控系統需配置可與監控室內系統通訊的通訊流量卡，通訊流量卡使用期限不低于3年。

3、路燈控制箱要求如下：

4、電氣元件主要技術參數要求：

5、①防水等級：IP65

6、②主要電氣設備：630A刀熔開關或CDM3-630-3P塑殼式斷路器、220V CJ-20-160A三相交流接觸器4臺、CBD2LE-100A-1P+N（漏電電流100mA)單相漏電保護開關12只、路燈遠程監控系統1套（遠程監控系統及單燈控制器需與當?shù)噩F(xiàn)有路燈監控電腦系統連網兼容，如無法兼容在需提供一臺電腦并在當?shù)丶友b系統）

7、③測量參數：總電流、總電壓、各出線支路電流、交流接觸器斷合狀態

8、④控制狀態：可遠程遙測電氣參數、遙控接觸器開斷；4路控制輸出；可根據經緯度自動調整每日開關燈時間。

9、內有單燈控制器通訊模塊。

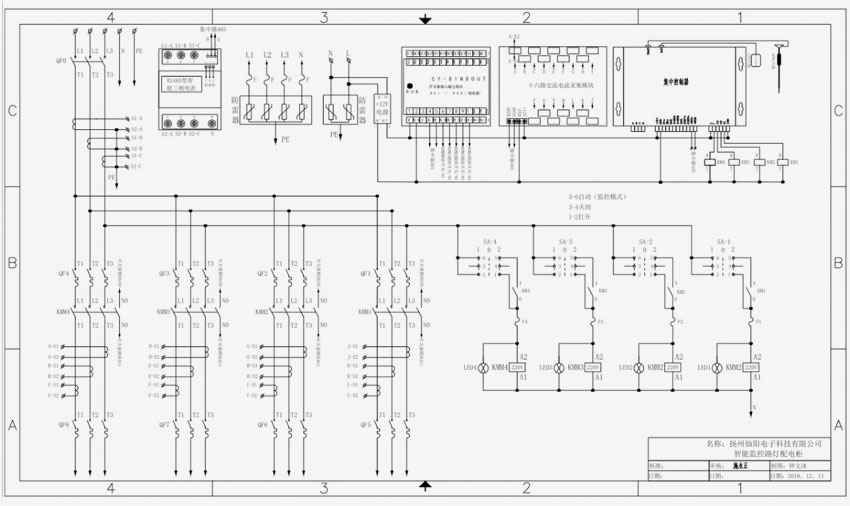

三：電氣圖

四：控制手段

配電箱上電后，電源藍色指示燈會打開，集中器會得電，其指示燈也會閃爍。

本配電箱采用遠程控制，通過登錄云平臺賬號 或 APP實現遠程控制和測量。

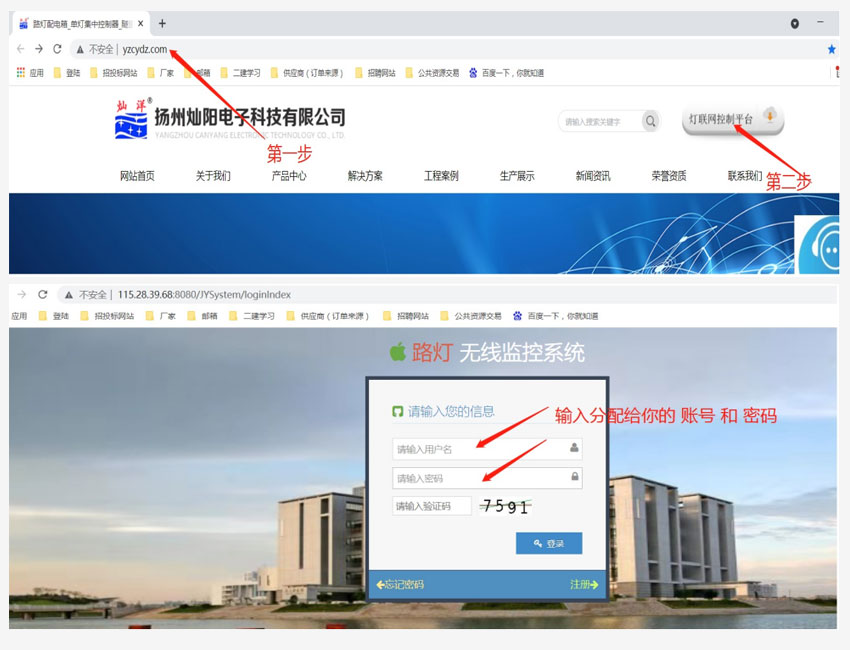

1 云平臺方式：瀏覽器登錄 www.nkcj.com.cn網站

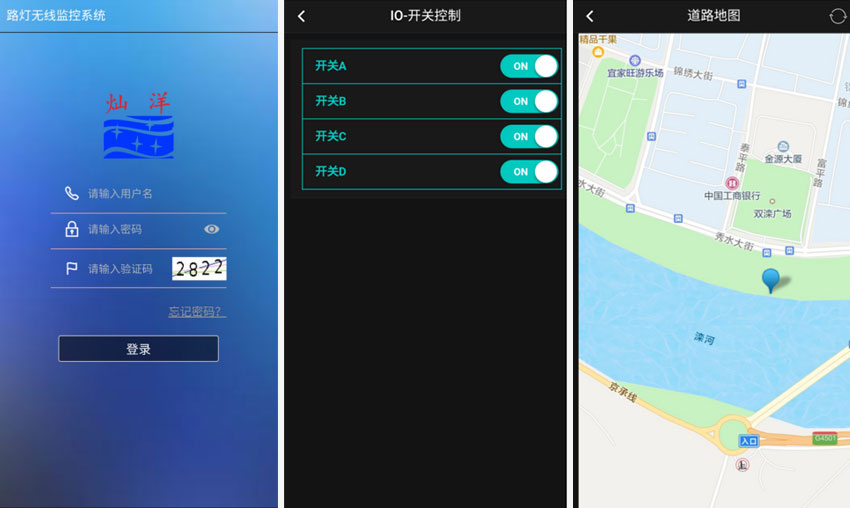

2 APP方式

五：控制方式

燦陽物聯網路燈監控平臺軟件采用B/S架構，在路燈安裝地所在國設置靜態IP地址，保證快速，可靠訪問。

該平臺軟件主要實現以下功能：

控制功能 ---- 遠程開關、策略控制（定時開關、經緯度 光控（可選配））

查詢功能 ---- 電壓、電流、功率、功率因數、電量、開關狀態

報警功能 ---- 路燈 / 隧道燈故障報警、通信失敗告警,短信報警

        電箱設備報警（漏電，線纜防盜，水浸，缺相，開門）

報表功能 ---- 能耗及亮燈率分析報表

存儲功能 ---- 系統運行歷史記錄

運維功能 ---- 日常參數設置、GIS信息顯示（地圖顯示單燈信息）

手機APP ---- 配套手機APP可移動管理控制

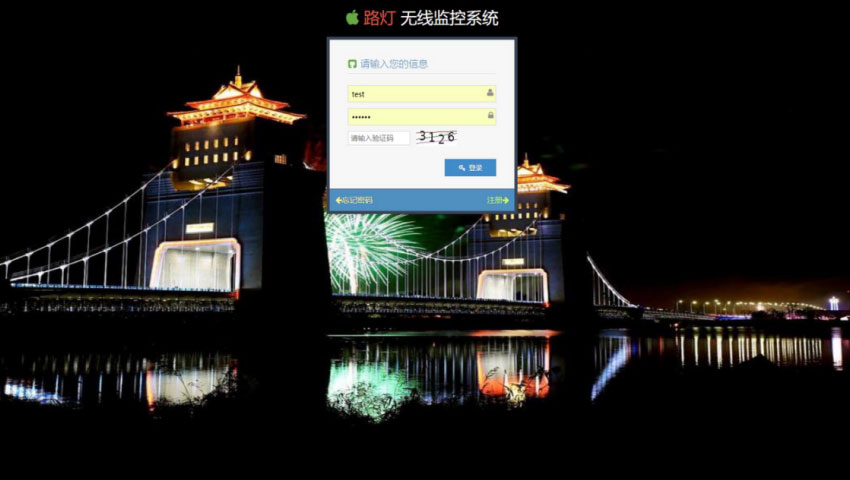

5.1 登錄界面

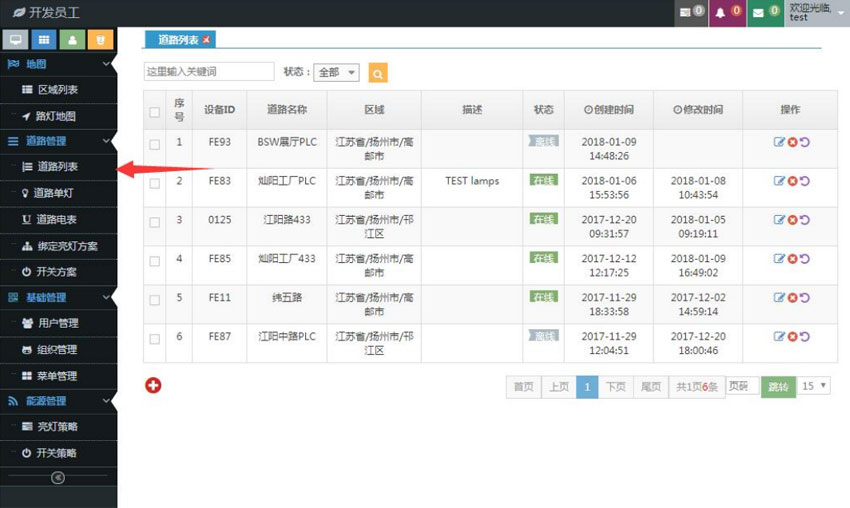

5.2新建區域

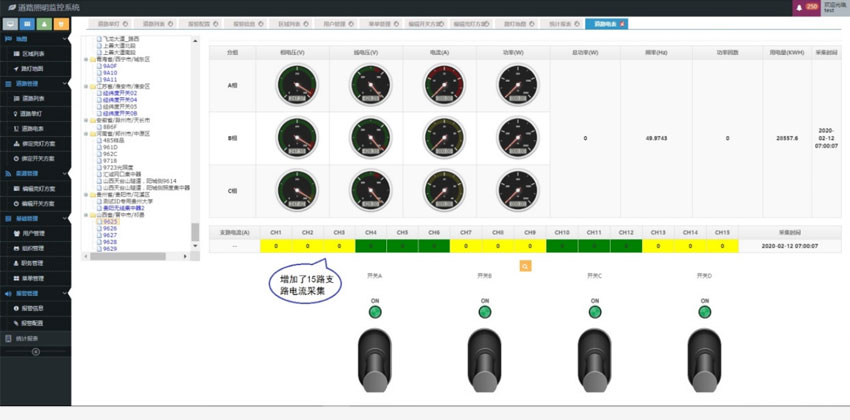

5.3 輸出IO口控制，讀取電表

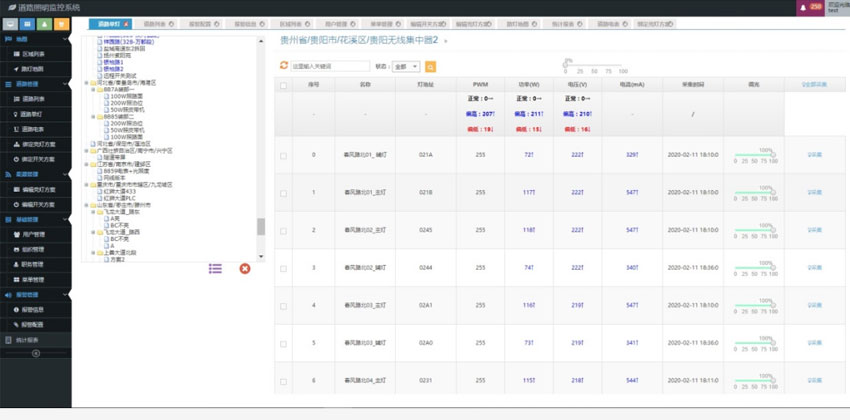

5.4 查看和調節單燈

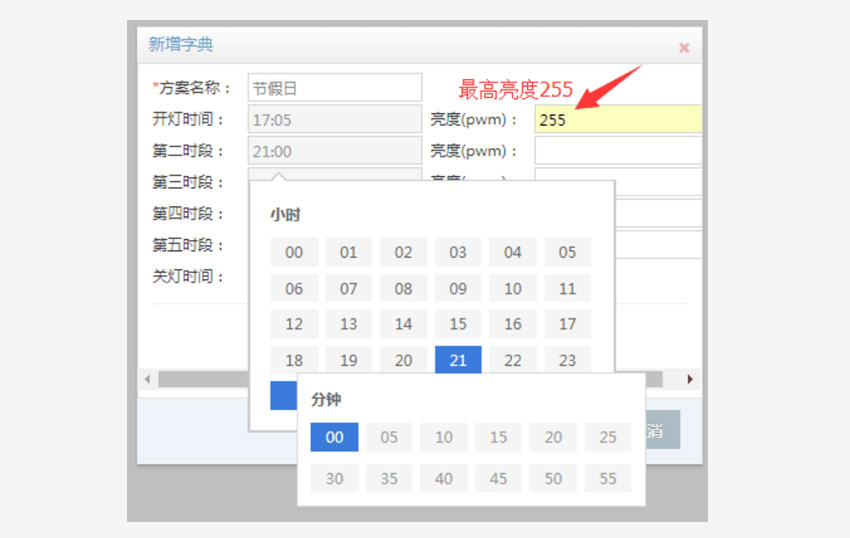

5.5 編輯亮燈方案，時序調光動作

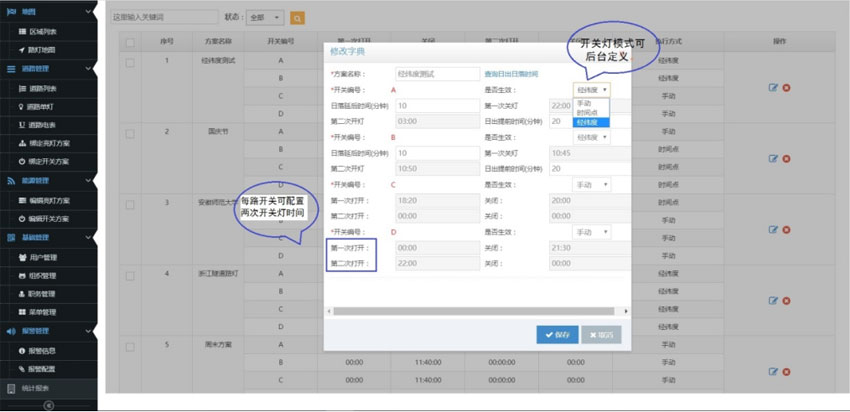

5.6編輯開關方案

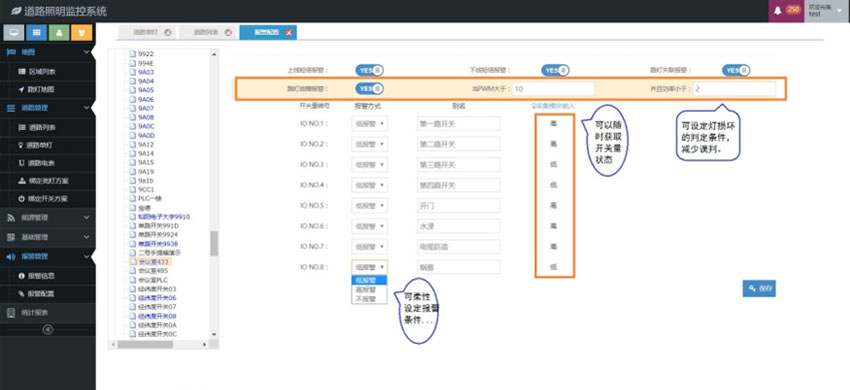

5.7設備報警配置

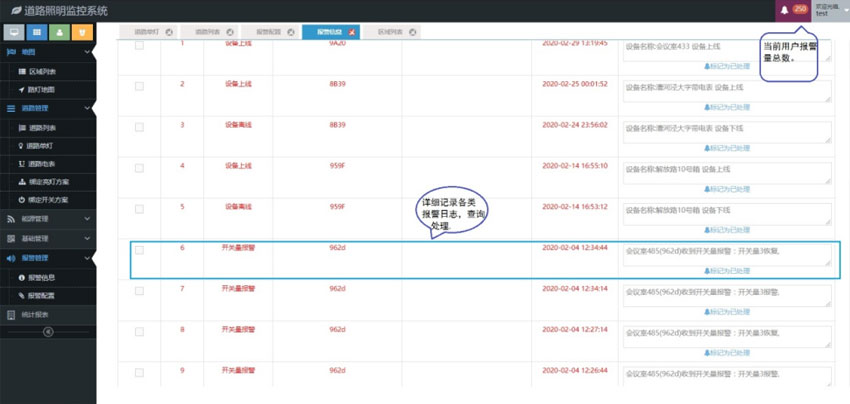

5.8  報警日志

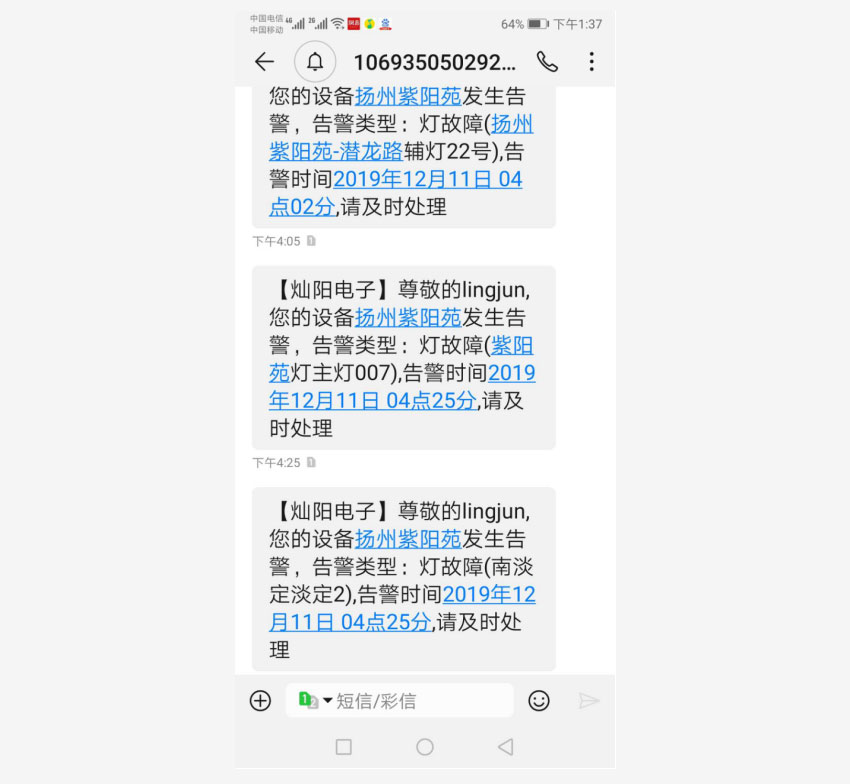

5.9短信提醒

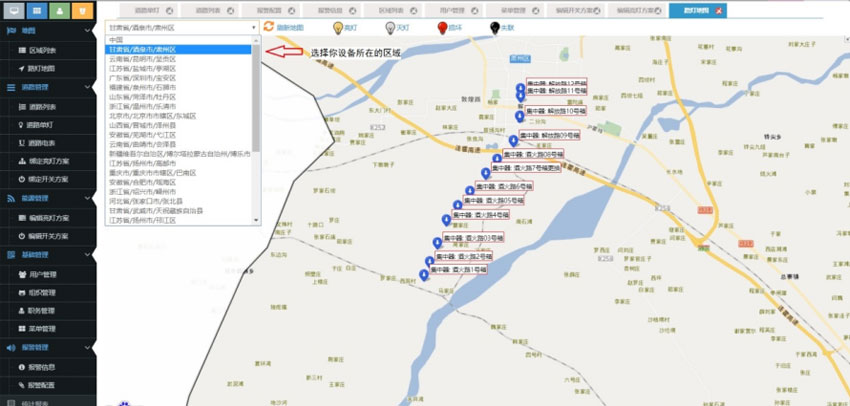

5.10 查看路燈在地圖中的狀況

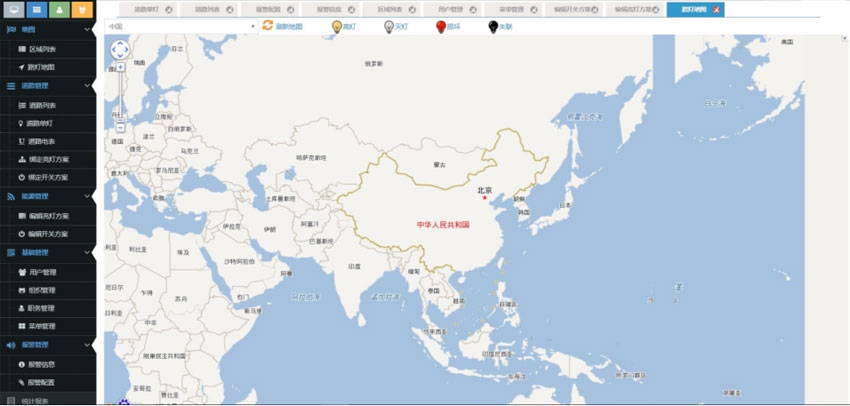

設備地圖

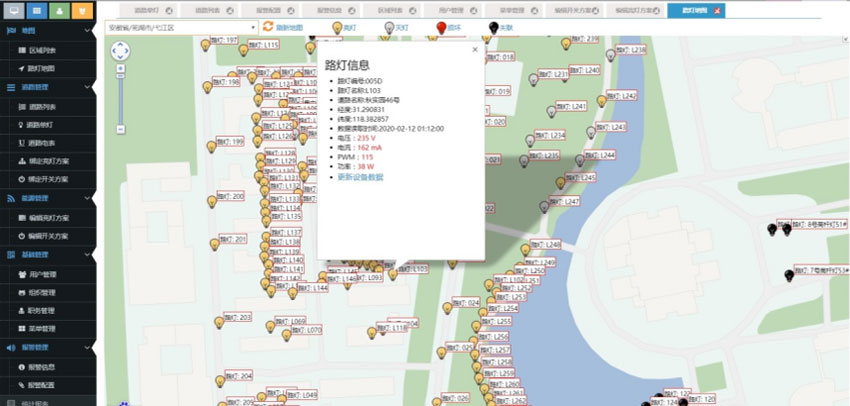

燈地圖

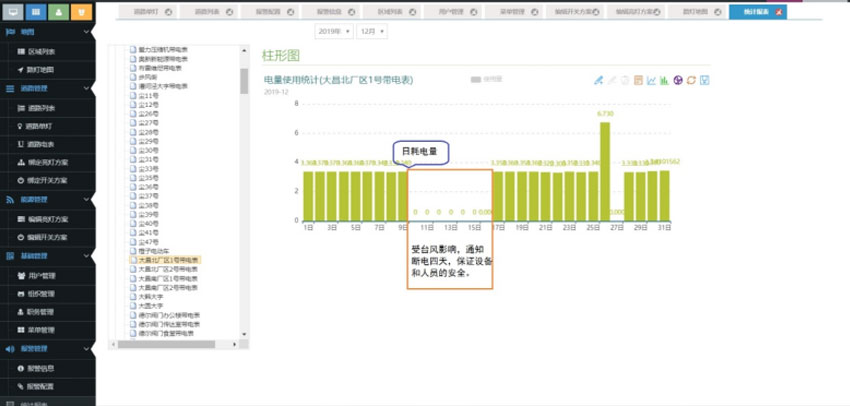

5.11 能耗統計

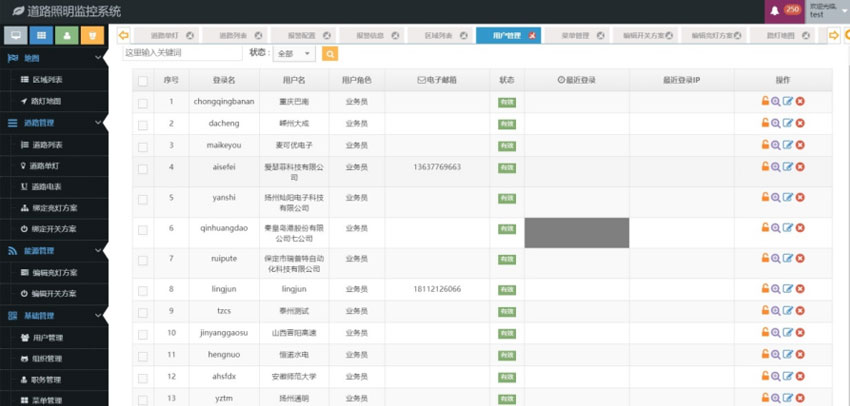

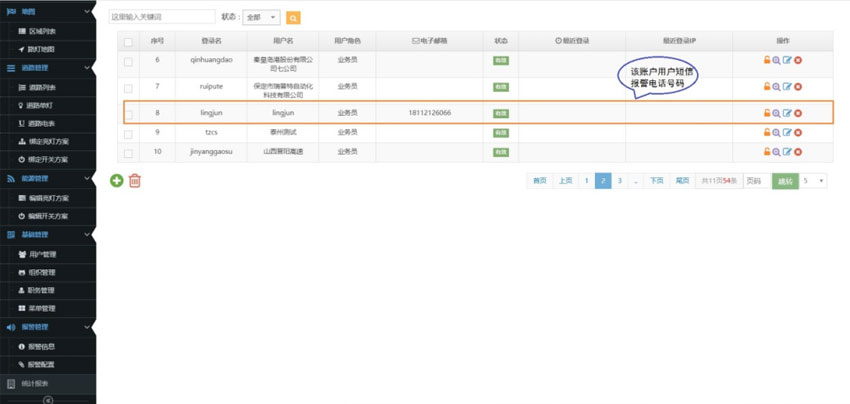

5.12 用戶管理
